2．图像压缩的实现
尽管不同的厂家采用了不同的图像压缩编码方式，但从以上的分析可知，MPEG标准是针对活动图像的专用通用编码，因此图像远程监控采用MPEG标准具有先天的优势。实用系统中，当网络应用环境变化比较大时，多选用容错性最强、自适应性强的MPEG－4标准（MEPG-4Part2,MPEG-4Part10=H.264），既可用于压缩高画质的图像，又可用于压缩低画质的图像。而在网络应用环境良好时（大于2Mbps），则可用MPEG－2标准，以达到传送高画质图像的目的。
具体作为图像压缩的解决方案，CCD摄像机输出的模拟视频信号送入视频服务器(IPEncoder)的视频捕获卡，进行视频采样、A/D转换，将模拟视频信号转成数字信号。之后送入计算处理单元进行MPEG压缩，最后将压缩后的数字视频信号送入网络接口，经网络传送至远端。详见图1。

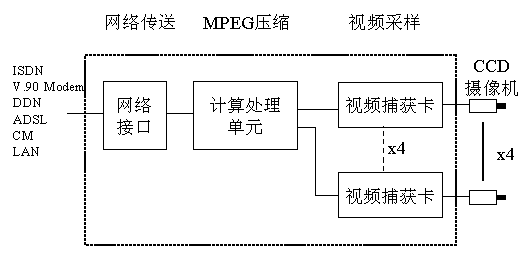

图1 视频服务器/IPEncoder功能框图
三．远程监控基于宽带接入网的实现
1．基于ADSL/CableModem的点对点实现方式
基于ADSL/CableModem点对点方式的远程监控系统结构如图2所示。住户家庭若有PC机，则在PC上增加一视频捕获卡，可接入1-4路模拟摄像信号。而ADSL用户传输单元ATU-R可充当视频处理的网络接口，经双绞线与ISP机房内DSLAM数字用户线访问多路复用器中的ATU-C（机房端ADSL收发单元）相联。住户家庭若无PC机，则可采用将视频捕获卡与MPEG压缩部分集成在一起，构成一视频服务器的方法。远端用户采用ADSL/CM/LAN/Modem等接入方法，接入Internet，再根据住户ADSL下的IP地址找到家庭内的PC或视频服务器，提取经MPEG压缩的图像信号，对家中老人、小孩、病人进行图像观察和语言交流。只是住户处需将数字图像上行至Internet，故速率将受限于ADSL的上行速率（64k-640kbps）。通过CableModem工作时，情况基本相同，只是ATU-R换成CableModem，DSLAM换为CMTS，而且HFC图像上行速率最大可达1.5Mbps，速率将高于ADSL的最大上行速率，但HFC存在带宽共享的问题。

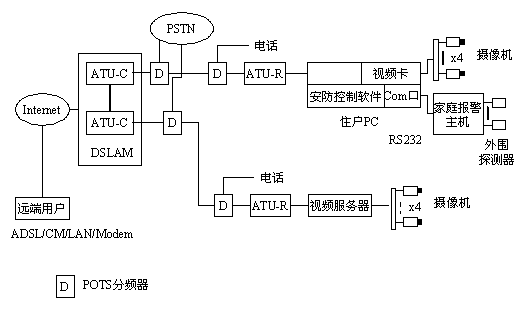

图2 ADSL方式家庭远程控制构图
由于ADSL与CableModem根据服务提供商的不同，所提供的IP地址可能是动态的，但每次开机后IP地址将是不变的。因此远端用户根据这一IP地址可以找到住户家庭内的视频服务器，也可由住户家庭PC开机后固定地向远端用户发送告知IP地址的方法来实现互联。若住户PC内安装专用安防控制软件，通过串行口接收家庭报警主机的RS232上传信号，可同时实现家庭安防系统的远程监视和控制(设防/撤防等)。
2．基于宽带智能小区的局域网实现方式
宽带智能小区的发展，利用FTTX+LAN的方式向住户提供了多种服务，同样借助于小区局域网亦可向住户提供远程监控的新业务。基于宽带智能小区的局域网方式的远程监控系统结构如图4所示。可在小区局域网上根据用户图像数量设置多台视频服务器，与视频矩阵经RS232接口相联，利用CCTV控制软件可经视频服务器对视频矩阵的1000路摄像机输入进行视频切换，即可由视频服务器4个视频输入通路调用1000路摄像机输入中的任意一个图像。这样大大扩展了可监视的图像数量。而家庭安防系统的监控则可由局域网上的安防系统服务器来完成。当然，同时亦允许通过住户自身PC机来完成单独的视频图像输入和家庭安防情况的上传。

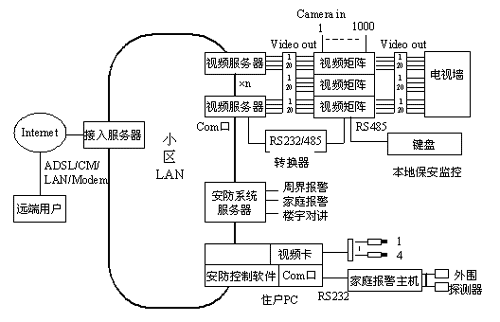

图3 基于宽带小区局域网方式的远程监控构成
