借助视频电缆实现视频与报警、对讲、控制联动

梯轿厢控制板内，音频输出连接到调制器上。通过拾音器上的音量调节器可调节音量。
    ②电梯报警按钮连接到调制器上的“报警/广播”控制端口，报警信号通过传输电缆直接传向终端设备。
    ③无源广播喇叭连接到调制器上的“报警/广播”控制端口，在完成报警信号接收后，终端设备给出广播信号，实现音频双向对讲。如果广播喇叭出现断线，将自动发出报警信号。
    ④摄像机连接到调制器上的视频输入端口。
    ⑤传输电缆连接到调制器上射频输出端口。
    ⑥调制器的供电和摄像机一样，DC12V。
    功能实现：平时传输音视频信号，当按报警按钮时，相当把传输线短路，直接将报警信号传输给8路音视频报警联动控制器，并接收8路音视频报警联动控制器发送的广播信号，实现视频、报警、对讲功能。
音视频控制调制器的输出电平在90~110dB，类似共缆一线通调制器。可以有效消除电梯电机产生的电磁干扰解决视频抗干扰问题，省去视频抗干扰器。

    终端设备及实现功能能

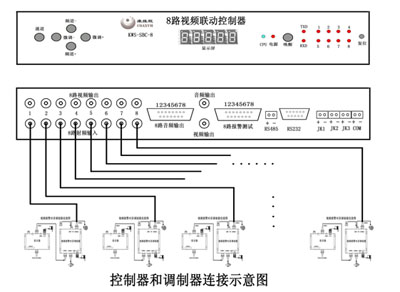

    8路音视频报警联动控制器（简称：控制器）
    可与8个电梯轿箱内调制器进行信号通信。
    ①8根电梯轿厢视频传输电缆连接到8路射频输入端口。
    ②8路视频输出和8路音频输出连接到硬盘录像机上。
    ③如果单机使用，视频输出和音频输出连接到监视器上；如果多台联网使用，音视频输出连接到音视频控制信号切换器上。
    ④8路报警测试端口，用于测试报警功能。
    ⑤RS485和RS232通信端口，多台使用通过RS485通信，单台使用可用RS232通信。
    ⑥单台使用时，COM连接广播功放的音频输出。在联网使用时连接到音视频控制信号切换器。
控制器内8个音视频解调模块的接收灵敏度为55~90dB，不需要调试就可以接收音视频控制调制器输出的音视频调制信号，并可以对输出的音视频信号进行调节。
    实现功能：平时接收8路音视频信号并输出给硬盘录像机。当报警信号出现后，报警指示灯亮，音视频输出切换到报警电梯的音视频图像，广播音频信号自动接入到该部电梯传输电缆上，传输给前端调制器的控制端连接的喇叭，实现视频、报警、对讲。

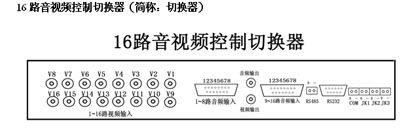

16路音视频控制切换器（简称：切换器）

    在多台控制器联网使用时，需要用切换器切换出报警电梯的音视频图像，并将广播信号，电话信号切换到每台控制器。
    ①每台控制器的音视频输出连接到切换器，音视频输出接到电视墙监视器上。
    ②JK1端口连接到广播功放机的音频输出。JK2端口接到电梯维护用的电话信号。COM端口连接到每台控制器的COM端口,向每台控制器输出切换信号。
    ④通过RS485或RS232与电脑连接，有电脑软件控制系统。

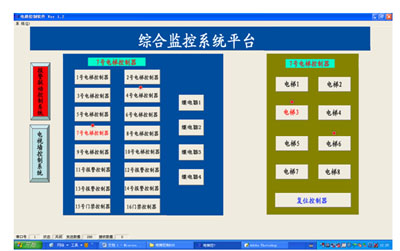

电脑管理软件

    综合监控系统管理平台的视频报警联动控制系统中，每个电梯控制器可以控制8部电梯。系统最多可以连接16台控制器，128路电梯。JK1的信号由“继电器1”控制，JK2的信号由“继电器2”控制，JK3的信号由“继电器3”控制。
    每个控制器和切换器都有不同的地址码，可以与管理电脑进行RS485信号双向通信，确保控制指令正常通信。实现功能：
    ①日常可以切换任何一部电梯的视频图像，实现对讲。所切换的控制器和电梯字符变红。表示控制指令已经发出，控制器和16路音视频控制切换器接收到指令。
    ②当某部电梯报警时，系统自动输出报警电梯的音视频信号到电视墙监视器上，并将双向音频信号接通，
