首先了解光端机的基本构成。以工程中较为常用的单路视频加一路反向数据为例

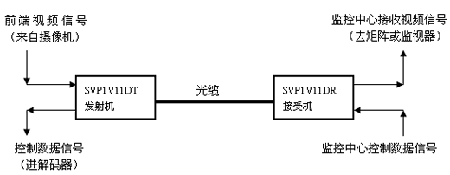

 　　                         图例1

 　　视频的传输途径为：从前端摄像机下来的视频信号进入光发射机（SVP1V11DT）的VIDEO IN接口，电信号转换成光信号。光信号通过光缆传输到监控指挥中心的光接收机（SVP1V11DR）。光接收机将光信号还原成视频信号进入监视器或者监控矩阵。
 　　控制数据的传输路径为：从指挥中心发出的控制数据信号从光接收机（SVP1V11DR）的数据入口DATE IN进入光端机，电信号转换成光信号，光信号通过光缆传输至前端光端机（SVP1V11DT）。经过光电转换，恢复控制码，通过数据接口输出到解码箱，控制前端云台及摄像机的动作。
 　　注：一般以视频信号的传输方向为正向，与视频信号传输方向相反的数据/音频信号称为反向数据/音频。与视频信号传输方向相同的数据/音频称为同向数据/音频。以视频信号的光发射机定义为发射机，视频信号的光接收机定义为接收机。

 　　光端机选择的指标

 　　一、光端机类型： 模拟光端机/数字光端机 单模/多模

 　　二、传输距离： 光缆长度/光缆的链路损耗（很重要）

 　　三、视 频：
 　　视频路数：1路/2路/4路/8路/16路/32路/48路
 　　联接方式：直联/视频分配器/画面分割器/字符迭加/其他
 　　显示方式：监视器/大屏幕/电视/其他

 　　四、数 据：
 　　数据路数：1路/2路/3路/4路
 　　数据类型：RS232/RS485/RS422/TTL/其他
 　　数据方向：反向/同向/双向
 　　速率（bps）：2400/4800/9600
 　　数据用途：控制/报警/级联/图片/交通设施

 　　五、音 频：
 　　音频路数：1路/2路/3路/4路
 　　音频类型：平衡/非平衡
 　　音频方向：反向/同向/双向
 　　音频用途：广播/拾音器/对讲/其他

 　　光缆损耗的注意事项：

 　　在光端机选型之前，最好能够了解光纤链路的损耗。这对以后的工程安装是有好处的。一般来说，光纤链路熔接完毕之后都有一个测试报表，记录所有的光纤链路损耗数据。也可以由以下经验公式计算：
 　　光纤链路损耗 = 光缆长度 * 光缆每公里传输损耗值 + 3DB
 　　850波长在光缆传输中损耗值为 3dB/KM
 　　1310波长在光缆传输中损耗值为0.35DB/KM
 　　1550波长在光缆传输中损耗值为0.25DB/KM
