存贮结构图

    IC卡存储结构


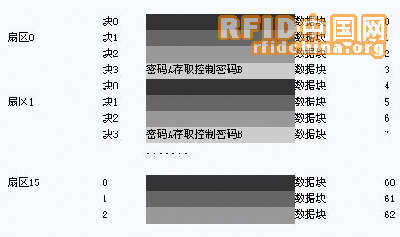

     M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：

     块0数据块0

     扇区0块1数据块1

     块2数据块2

     块3密码A存取控制密码B数据块3

     块0数据块4

     扇区1块1数据块5

     块2数据块6

     块3密码A存取控制密码B数据块7

     .......

     扇区150数据块60

     1数据块61

     2数据块62

     第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。

     每个扇区的块0、块1、块2为数据块，可用于存贮数据。

     IC卡工作原理

     卡片的电气部分只由一个天线和ASIC组成。

     天线：卡片的天线是只有几组绕线的线圈，很适于封装到IS0卡片中。

     ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个8K位EEPROM组成。

     工作原理：读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。
