第一章设计方案总述

    1、前言

    在信息、网络技术高速发展的今天，高新技术促进了生产力的提高，也给人们的思维方式、工作方式和生活方式带来转变。“科技强警”的战略方针，正深刻地改变着传统的警务工作方式。监所门禁建设是“金盾工程”的重要内容之一，是实现监所管理现代化、保障监所安全的必要基础。

    监狱看守所、戒毒所是关押案犯及实施戒毒的主要场所之一。监所及戒毒所门禁系统的建设和使用，将为看守所及戒毒所的监管工作注入科学化管理的新观念，为各方面工作构建科技含量较高的操作平台，为监所、戒毒所管理水平达到新世纪的高、新层次打造基础。

    2、设计原则

    监狱看守所、戒毒所门禁系统作为今后本省以及全国的一流样板工程，省市各级领导都非常重视其工程的建设，使之成为监所、戒毒所技术应用的典范，并起到示范、引导、指导的作用。

    本系统工程属非生产性固定资产投资，所以系统方案设计时必须从监狱看守所、戒毒所的结构和布局出发，结合监狱看守所、戒毒所的实际使用需要，以及国内外技术发展的现状和方向，参考兄弟省市监所、戒毒所技术建设的经验进行。

    本方案遵循以下原则：先进实用可靠稳定；便于升级维护。

    2.1先进实用——在该监狱看守所、戒毒所技防系统设计中，先进实用的原则必须贯彻始终。所谓先进是指要求采用的产品和系统是当代先进计算机技术的应用结果。具体体现为：

    智能化：在看守所、戒毒所技防系统中采用的产品和系统必须具有智能特征，前端设备与系统必须有良好而且可靠的通讯能力和故障自动检测、报警功能。

    傻瓜化:在看守所、戒毒所技防系统中采用的产品和系统，还必须应用具有良好的人机界面，使操作干警能方便地学习和操作系统完成值班任务。系统的前端产品和系统软件均有良好的学习性和操作性。特别是操作性，应使一般文化水平的干警，在粗通电脑操作的情况下通过简单培训能掌握系统的操作要领，达到能完成值班任务的操作水平。

    网络化：在计算机网络技术高度发展和广为应用的今天，设计完成的看守所、戒毒所门禁系统中所采用的产品和软件，必须应用了计算机网络技术。而不提倡采用非网络技术应用产品，因为它们在新的世纪中将很快被淘汰。所谓实用是指要求所采用的产品和技术经过了市场的考验，能满足目前山西省太原市看守所、戒毒所技防系统的需要，而无华而不实之嫌。具体体现为：

    成功的应用性：系统设计时采用的产品和系统，必须是经过了一定时间市场考验的成熟产品，特别是在中国有成功的应用案例,产品成熟期有5年以上的市场应用经验。

    可扩展性：系统设计时，应对需要实现的功能进行合理的配置，并且这种配置是可以良好的兼容性和较低的成本扩展的。

    2.2可靠稳定——该门禁系统时的第二个必须遵守的原则是保证系统的可靠稳定运行。这个原则要兼顾到三个方面：

    系统运行可靠：系统的运行要求可靠。要求从计算机的配置到系统的配置、前端设备的配置都要仔细考虑这个问题，对所有的设备进行认真的可靠性认证。

    保存和恢复设置方便：在实际运行中，即使系统的故障率非常低，也会因为各种意想不到的原因而出现问题。所以，在系统设计时，要考虑到设置数据的方便保存和快速恢复。

    2.3升级维护——即使是最先进的系统，也有随时间的推移而落后的可能。在系统设计中，我们选用产品和系统时，应充分考虑系统的升级和维护问题，主要体现在以下方面：

    软件升级：系统的软件是最有可能升级的，选用的系统管理软件必须有厂家的免费升级承诺。升级的操作应能由系统管理员即可完成，不需要繁复的操作和专门的技术。

    模块化结构：为方便硬件的维护和升级，设计时采用的设备应尽量为模块化产品。由其组成的系统应是模块化的。这样，便于系统的维护和升级。

    在线式维护：由于看守所、戒毒所技防系统的特殊性，使得系统的工作不能停顿。因为一旦系统工作停顿，便会产生安防上的空白时段漏洞。不能说有一段时间漏洞就一定会出现问题，但不能保证不出问题。所以，系统的维护必须是在线式的，即在系统不停止工作的情况下，可以更换单元的备件。

    3、设计项目

    Ⅰ、门禁系统；

    Ⅱ、干警考勤系统(附送)；

    Ⅲ、在线巡逻系统(附送)；

    Ⅳ、项目概况

    该系统，包括两个区域：看守所、戒毒所。看守所共有**套监室，其中**个重点仓；戒毒所共有**个监房；办公楼共有**个询问室、**个律师会见室、**个家属会见室、**个特讯室等。设立1个总监控中心。


    能性和危害性。建设一个完整的、集成的、可靠的、易操作的看守所、戒毒所一体化门禁系统，使其作为一个有机的整体对看守所、戒毒所进行监控和管理，并接入看守所、戒毒所智能化管理系统。这是建立看守所、戒毒所技防系统要达到的重要目标。

    有效地对所有通道进行科学有序的管理；利用门禁报警系统对监区大门状态进行自动监测；利用门禁系统的监控手段满足监督管理要求，及发生事故后的查证；从而有效地提高预防和抵抗事故和加强防御控制的能力；提高工作效率、综合利用人员和安防工程为看守所安全服务，是该门禁系统建设的总要求。

    即是采用合理的投资而得到最佳的使用效果和最优的性能价格比及较低的维护开销。

    第二章用户需求分析和解决方案

    一、监狱看守所戒毒所门禁基本需求:

    1.1实时监控和脱机运行双模式运行

    管理员通过计算机对所有门的刷卡和开关状态进行实时监控,可以实时地显示所有门的开关状态,进出记录包含卡号姓名地点所属部门是否允许通过等信息.合法卡显示为绿色的记录,非法卡显示为橙色,报警信息显示为红色,并驱动计算机音箱提醒管理者注意,通过报警输出和消防联动扩展板,可以驱动警笛警灯等予以现场报警.也可以脱机运行,即计算机关闭的时候门禁系统的所有功能均可以正常运行.通过485总线进行数百门的门禁系统的联网,也可以选用TCP/IP网络型控制器进行局域网互联网上的门禁系统的联网.每台控制器具备2万张注册卡的门禁权限,脱机存储10万条的海量存储能力。(根据客户需求可以定制为6万个注册卡权限和6万条脱机存储记录)

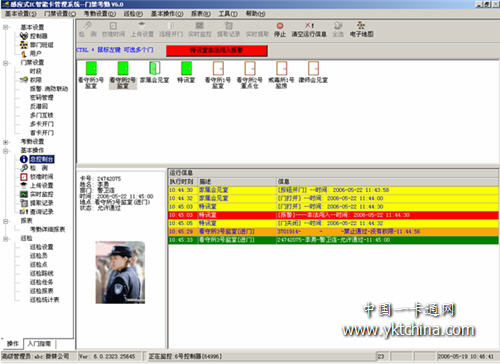

系统界面



    1.2灵活丰富的多时段管理

    可以设置某个人能过哪几个门，或者某个人能过所有的门。也可设置某些人能过哪些门。设置结果可以按门或者按人来排列，用户可以很清晰地看到某个门哪些人能过，或者某个人可以通过哪些门。一目了然，并可以打印或者输出到Excel报表中。可以设置某个人对某个门，星期几可以进门，每天三个几点到几点可以进门。可以设置注册卡的使用期限,例如某年的几月几日到某年的几月几日。

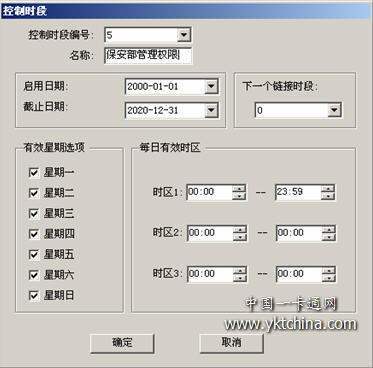

时段管理界面



     1.3多级操作员管理权限和界面锁定功能

    可以设置多级管理员和操作员管理权限,有些操作员可以规定他只能查看或者是否可以操作某些界面和功能.操作员临时离开监控台(例如去洗手间),可以锁定界面,实时监控继续进行,但其他人无法趁机操作管理软件。

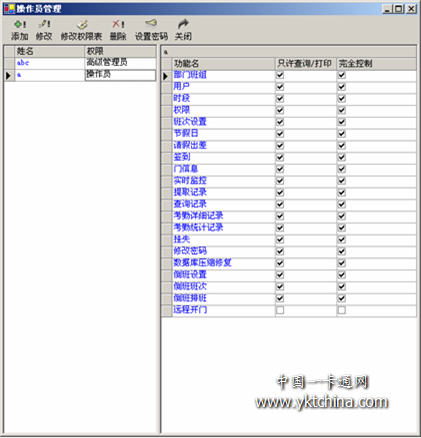

操作员管理界面


    1.4卡+密码管理

    某些安全级别要求高的门,可以设置为卡+密码模式,每张卡都有自己独立的密码.如果执勤人员的卡不慎遗失,被别人拣到也无法打开该门.也可以杜绝同事蓄意偷用别人的卡入门作案,并栽赃陷害同事.因为每个人都有自己的密码,如果刷卡后密码不正确,也不予以开门。

    1.5丰富实用的报警模式

    非法闯入报警门长时间未关闭报警非法卡刷卡报警胁迫报警。

    所有的报警都会在总控制电脑上实时显示红色闪动记录,并驱动计算机音箱提醒管理者注意,通过报警输出和消防联动扩展板,还可以驱动警笛警灯等予以现场报警。

    非法闯入报警:门被人非法强行破坏打开。

    门长时间未关闭:人员进入后,门没有关好,超过一定时间予以报警提醒进入的的人员或者控制室的管理员安排关好该门.该时间可以自定义设置。

    非法卡刷卡报警:该功能可以有效地提醒管理员有人试图重试一些卡片来开门。

    胁迫报警:干警被人胁迫要求打开某些门,如果该工作人员拒绝开门或者强行报警会被犯罪份子进行人身伤害,所以此时干警可以假意顺从犯罪份子,输入特定的反胁迫密码,此时门被自然打开,系统可以不动声色地将被胁迫的报警信息发送给中央控制人员的电脑,并驱动报警,及时采取措施.并同时保障了被胁迫人员的人身安全。

    1.6强制关门功能

    如果管理员发现某个犯罪份子在某个区域活动,管理员可以通过软件,强行关闭该区域的所有门,使得犯罪份子无法通过偷来的卡刷卡或者按开门按钮来逃离该区域,通知保安人员赶到该区域予以抓捕,犯罪份子注定无处可逃。

    1.7紧急开门功能

    当在非常紧急的情况下（如遇到火警、毒气）按下设置在可控制器区域的紧急开关按钮控制报警输出和消防联动扩展板，即可实现临时紧急打开某些门。

    1.8在线巡逻签到管理功能

    系统配送了一套在线巡逻签到管理系统,执勤干警持巡逻卡,按照事先规定的巡逻路线和时间,按时到达指定地点的门刷卡签到,(可以不开门,只是刷卡签到),事后计算机可以统计出所有执勤干警巡逻任务的完成情况,统计其迟到早到漏巡的次数报表。

    2、监狱看守所戒毒所门禁功能的专业需求:

    2.1双门互锁

    许多监狱的重要通道,设置有两道门,要求两道门予以互锁,以方便有效地控制尾随或者秩序进入.可以有效地控制集体越狱的难度人数和速度,为干警处理突发事件赢得时间。

双门互锁界面


    当第一道门以合法方式被打开后，若此门没关上，则第二道门不会被打开；只有当第一道门关闭之后，第二道门才能够被打开。同样的道理,如果第二道门没有关好前,第一道也不予以刷卡打开。

    本系统可以方便便捷稳定地软件设置来启用或者禁用这两个门所辖的控制器的这个功能,无需额外的物理接线.如果使用四门控制器还可以启用三道门甚至四道门的互锁。

    应用案例举例:

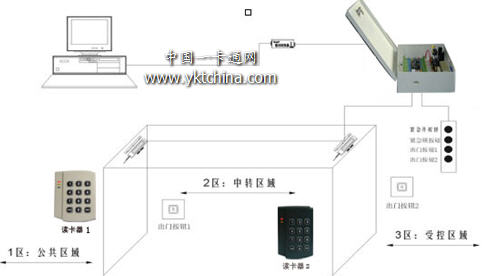

    前后两道防盗门组成一个全封闭的安全走道，门上装有猫眼或防弹玻璃－观察窗，用于监视通道内的所有情况，正常使用时，职员拿出经过授权的合法卡在读卡器上读一次卡，得到系统主机确认后，系统主机将自动开启公共区域的1号门的电锁，持卡人再用钥匙打开机械锁才能进入1号门，进入中转区域，防盗门的宽度只允许容一个正常人身位通过，防止不法分子尾随进入。进入通道后必须关好第一道门，才能通过刷卡或第二道门外的出门按钮开启门。

    2.2反潜回防尾随设计

    有些特定的场合要求，执卡者从某个门刷卡进来就必须从某个门刷卡出去，刷卡记录必须一进一出严格对应。进入进门未刷卡，尾随别人进来，出门刷卡时系统就不准他出去，如果出门未刷卡，尾随别人出去，下次就不准他进来。或者某人刷卡进来后，从窗户将卡丢给其他人，试图进来，系统也会拒绝该人刷卡进来。如果用户设置启用该功能就可以实现该功能，该功能一般用于监狱部队，国防科研银行金库等场合。这个功能对于落实谁何时处于某个区域提供了有效证据(适用于某些案件的勘查),有效地防止尾随,维持良好门禁管理秩序有积极的意义。

    2.3多卡开门

    本系统可以设置为最多8个群组的多卡开门方式.例如:某监狱的通向家属会见室门如果要进入,需要2个监狱长来必须其中一个,20个干警中必须来其中2人,1个家属人员(临时卡).本系统通过软件设置就能够方便地设置和使用,用多卡开门的方式来严格实现,确保监狱的安全性。

    2.4里外校验开门模式

    某些监狱的重要的门需要,外部合法人员刷卡后,经内部人员确认后才予以开门.本系统可以通过以下模式来实现。

    外部大门设置一台双路控制器,一路接读卡器校验,二路的按钮输入端接管理员校验信号.两路的输出继电器同时控制电锁.合法人员刷卡后,门并不能打开,通过联动扩展板输出请求信号给管理员.管理员桌面安装一个提示灯或者喇叭,管理员收到请求开门的信号后,对比屏幕上的记录核对身份,甚至可以通过监狱原有的视频监视设备核对来访者的身份后,通过本地读卡器刷卡,通过单路控制器输出校验许可信号给大门控制器的二路输入点.打开大门.管理员在没有收到合法请求信号时,刷卡门也不会打开。

    2.5电子地图功能

    总控制台可以设置电子地图,便于操作员对监狱整体门禁布局情况一目了然,能够快速直观形象地对门禁进行应急操作。

    第三章系统设计

    门禁、考勤管理系统(附送)在线巡更系统(附送)

    一、门禁子系统

    本智能门禁系统选用国内较为先进的深圳开尔瑞门禁系统，本系统以高性价比高稳定性便于操作符合中国用户国情行业性要求和需求为特点。系统主要由门禁控制器、非接触式读卡器、电锁及中心PC机和管理软件组成。

    系统的读卡方式属非接触读卡方式，持卡人只要将卡在读卡器附近（2～10厘米，以选用的读卡器或卡的类型而定）快速晃动一次并输入密码，读卡器就能感应到有卡并将卡中的信息（卡号）发送到控制箱，控制箱进行检查卡和密码的合法性，然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。读卡器安装在门边的墙内外，而不影响其工作。感应卡只读属性、不易复制、安全可靠、寿命长（非接触读卡方式使卡的机械磨损减少到零）。并通过数据处理单元与电脑进行实时监控（可由电脑发指令开/关所有门，并可实时查看所有门的状态）、数据处理、查询、报表输出等。

    二、巡更子系统

    巡更系统直接在门禁系统中增设的控制箱和读卡器作为巡更点。

    根据看守所、戒毒所监仓的布局情况及巡更路线，以共用门禁系统的读卡器或者单独设置读卡器控制器来实施。

    巡更员手持一张ID卡，按照规定的巡更路线在巡更点的感应式ID读卡器读写一下。读卡器先对巡更员的身份识别、再实时记录当前的时间、编号和卡号等数据。巡更系统软件要充分考虑到看守所的巡更要求，时间、次数、线路等规定。

    三、系统的主要功能和特点

    3.1门禁子系统

    主要功能：对进出口实现自动身份识别和控制，可根据不同持卡人、时间设定读卡器、感应卡的权限。所有要求通过通道的人，必须交验其所持的身份识别卡。当身份识别卡在读卡机上有效读过时，控制器能根据事先的登录情况对该卡号作出判断：合法有效的卡放行发出指令给电锁；非法卡或无效卡不放行，同时向系统发出警报。可根据需要打印出表格作为考勤依据。

    主要特点：

    功能强大的软件。门禁系统的管理软件，提供了十分完善而强大的功能：从系统参数设置，到各种常规参数编制应用，到下载指令至控制器；从系统地图设置，到控制器设置，到持卡者管理，软件界面无不提供了多媒体的可视化操作。轻点鼠标，即能完成全部操作。

    智能化控制器。门禁系统的前端控制器，均装有CPU。所以，它是一种智能化产品。在门禁控制器独立工作时，CPU按下载的程序指令完成自己的工作，并对所有事件进行记录。

    控制器前端响应。由于门禁控制器是独立对读卡信息进行判断的，所以，它在接收到读卡信息到做出判断时间非常短—＜0.5秒。这样的速度，做到了读卡后，只要卡有效，且没有读错，门立即可以被打开。

    多种识别设备。门禁控制器可接受密码开门方式、读卡开门方式、读卡+密码开门方式、指纹或掌纹开门方式、读卡+指纹或掌纹开门方式(指纹设备可以外购,只要有wiegand26输出接口的都有,市面是指纹设备80%都具备这个输出接口.)。

    方便维护、升级。门禁系统中的所有硬件设备，均采用模块化设计。系统中控制数量的增减，故障控制器或读卡机的更换都非常方便，而且不需要系统停止工作。

    3.2巡更子系统

    主要功能：巡更系统的主要功能是对巡更工作实现自动化管理，防止巡更管理的差错和保护巡更人员的安全。巡更子系统能编制多条巡更路线。这些路线能按设定的时间表自动启动或人工启动。被启动的巡更路线能人工暂停或中止。巡更中出现的漏检、报到早或报到迟都会报表中予以显示。这些功能，保证了巡更管理工作的质量，保证了巡更的质量和效果。

    主要特点：

    智能化在线工作。由于门禁系统是在线方式也可以脱机运行。所以，在此基础上建立的巡更子系统的工作方式也是在线式。

    方便升级、维护。这些设备均是模块化设计的标准产品，在系统中有管理余量时接入是很方便的。

    四、系统联动

    系统的最大特点是可以连接报警输出和消防联动扩展板。由于这些是由软件控制的联动，迅速、可靠，其相对于硬件的有线联动，优越性是不言而喻的。

    第四章公司简介

    开尔瑞科技（深圳）有限公司作为专业的门禁系统厂家，致力于实现感应式IC卡智能化管理系统和设备的设计、开发和应用。已经逐步开发了感应式IC卡门禁及出入管理控制系统、智能化考勤管理系统、智能化小区门禁一卡通系统、在线巡更管理系统、银行金库门禁管理系统、监狱及看守所门禁管理系统、电信基站门禁管理系统等一系列门禁应用产品。公司本着“创诚信名牌，做安防专家”的专业化经营理念，将本公司全部产品兼容于同一系统，保证整个系统的先进性和完整性。公司在完善现有产品的基础上，与国际先进知名品牌(MOTOROLA、HID、PHILIPS)感应式IC卡读卡器和智能卡技术相结合，开发出适合中国国情的智能门禁应用产品，为管理者提供更为科学有效的管理手段，提高企业竞争实力。本公司以感应式IC卡的智能化管理为目标，将以不断完善的现代化管理设备，全面高效的服务体系，为管理业的决策者和管理者提供值得信赖的选择。

    开尔瑞科技（深圳）有限公司肩负着振兴民族科技的历史使命，承载社会各界的支持和关注，植根于深圳经济特区，崛起于特区的第二次创业，与改革开发的经济特区共辉煌。年轻高素质的开尔瑞人将恪守“努力、认真、开拓、创新”的公司精神，革故鼎新，勤奋开拓，共创中华民族科技事业的辉煌。

    第五章基本配置描述

    门禁控制器是系统的核心设备，其性能的优劣会直接影响到系统的稳定，甚至整个系统的安全。本门禁系统采用了本公司CR系列控制器，存储芯片采用非易失性闪存芯片，可以存储10万条记录，停电后数据永不丢失。具有防死机软件狗电路、自检电路和实时时钟电路设计，所有输入口光藕隔离，所有继电器输出带有瞬间过压保护，增强了控制器的稳定性和实时性。工业级设计，可每天24小时连续运行。

    控制器本有RS232和RS485两种连接方式，根据需要，还可以选用网络控制器进行远程控制和管理。控制器与读卡器这间连接方式国际标准安全Wiegand26码方式，工程布线灵活、实用。

    多反馈电源保护电路设计、三级防雷防浪涌电路设计，大负载继电器输出设计，等实用功能保证了控制器及其系统的安全稳定。

    一、控制器推荐配置：

    CR-3202门禁控制器

    CR-3202数据存储控制器采用领先国际先进水平的高速运算电路以及Flash海量存储技术单片机设计，集处理、存贮、通讯功能于一块印制电路板上，具有同通讯口终端快速拆除的特点，软件监控每个口的通讯活动，选用记忆接口处理单元，可支持由上级站装入的微程序控制存贮器。单片机设计具有固有的可靠性，而扩充了瞬态保护功能，自动自检功能更增强了这种可靠性。可以脱机存储感应式IC卡读卡器的wiegand26格式的读卡信息、时间信息和当时的状态信息。广泛用于门禁、考勤、签到、会员管理、消费、客户管理、停车场管理等感应式IC卡的应用系统。

    领先国际先进水平的高速运算电路以及Flash海量存储技术设计,反应速度胜人一筹。

    平易近人的多语言Windows软件操作界面，简单实用，功能强大，无需专业知识即刻轻松掌握，安装快捷，培训更加轻松。

    独立自主的知识产权和开放式的数据通讯协议，使您的系统集成更加便捷,享受更加周到、细致、尖端的技术支持。

    二、电锁及其他配件推荐配置

    CR-3311智能型电插锁

    用途:双开玻璃门

    工作电压:12VDC

    工作电流:START0.9ASTANDBY0.3A

    锁体重量:0.9KGS

    附加功能:4线，带跳线延时，带门磁检测

    工作温度范围：-30～70℃

    工作湿度范围：0～90%RH

    简介:智能型电插锁采用单片微处理器控制,具有磁控检测门开、关状态、霍尔元件检测锁舌位置的功能。具有自动调整功率等功能。该锁具广泛地应用在与各种密码锁，磁卡锁，感应卡锁等多种控制器配合的门禁系统，及自动防火门的控制等场合。是目前一种可控制双向平开门和推拉门的优质电动锁具，是实现门禁控制自动化管理的最佳选择。

    电磁锁CR-3341磁力锁

    用途:木门防火门铁门

    抗拉力:280公斤（600磅）

    锁体尺寸：250*42*25mm

    工作电压：+12VDC

    简介:吸力强,容易安装,耗电量低,内置突波吸收器，自动消磁无残磁,低噪音,带门状态检测输出,防腐蚀,使用寿命长，断电开门。

    CR-3366金属开门按钮:

    名称型号:CR-3366开门按钮

    尺寸规格:36mm*86mm

    外型颜色:银色

    性能特点:符合标准电气底盒尺寸铝合金面板美观精致坚固耐用

    最大耐电流:3A36VDC

    开门按钮CR-3361塑料开门按钮:

    名称型号:CR-3361开门按钮

    尺寸规格:86mm*86mm

    外型颜色:白色

    性能特点:符合标准电气底盒尺寸大面板设计美观精致坚固耐用

    最大耐电流:3A36VDC

    无源485/232转换器

    输入格式:RS485/RS422

    输出格式:RS232

    通讯距离:1200米

    经济实惠，适合小型联网门禁使用。

    有源485/232转换器

    输入格式:RS485/RS422

    输出格式:RS232

    通讯距离:1200米

    传输信号稳定，距离更远，适合室内布线的稍大型门禁系统使用

    加强型485/232转换器

    输入格式:RS485/RS422

    输出格式:RS232

    通讯距离:1200米

    防雷击，防浪涌，抗静电设计，适合室外布线的大型门禁系统

    CR6101D发卡器

    Usb接口

    ID/IC可选

    用于门禁加卡和发卡

    三、布线简明规范

    读卡器到控制器的线建议采用8芯屏蔽双绞线(单芯截面积大于0.3平方毫米),距离不要超过100米,数据线建议采用其中一对双绞。

    按钮到控制器的线建议采用两芯线。(单芯截面积大于0.3平方毫米)

    电锁到控制器线建议采用两芯电源线(单芯截面积大于1.0平方毫米),如果需要获取门状态,加布两芯。(单芯截面积大于0.3平方毫米)

    控制器到控制器,以及控制器到电脑布置8芯屏蔽线(单芯截面积大于0.3平方毫米),用其中两对双绞线,另外两对备用,屏蔽备用。

    控制器需接在有地线的插座上,建议机箱对建筑地进行良好的接地.不要和其他大电流设备共用一个插座.建议控制器的交流电集中供电。
