前端设备组成

    前端以单方向为例，在红灯状态下，通过信号灯检测器，将信号灯状态发送给线圈检测器，当有车辆违章触发线圈感应时，此时，线圈信号检测器触发并发送触发拍照信号给AG400-IC网警相机。相机进行抓拍（白天4张，夜间2两）。抓拍下来的照片通过设备后端的网络连接传输至中心。

    以下是推荐的几种网络组建及传输实现形式，依据现场实际情况来选择

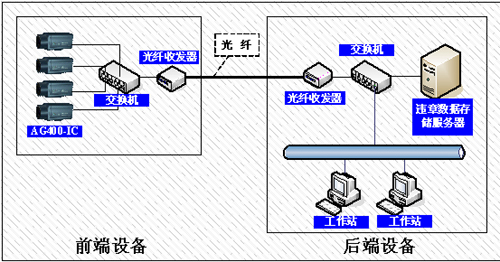

    A.光纤传输

    网络状况：最佳 ★★★★★

    工作模式：如道口至中心有光纤直接连接，则模式为交换机(4口/8口)---光纤收发器----光纤----光纤收发器----交换机[视前端网警相机数量而定，选配交换机口数]----至违章数据存储服务器，工作站将存储服务器上取出照片，通过违章处罚软件，打印违章处罚通知书。

    网络状况：基于光纤介质传输为最佳理想传输方式，金属导线传输的信号会随着传输距离而有较大的衰减,有效传输距离较短。而光在光纤中传输的衰减较低,能保证信号传输较远距离，而保持的强度与稳定性，在时时性方面，得到保障！

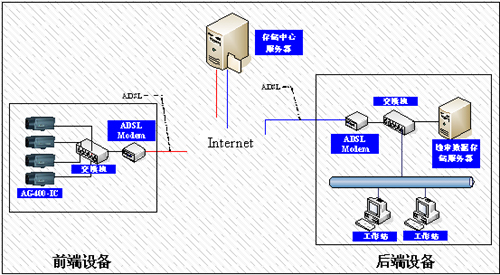

    B.ADSL传输

    网络状况：较好 ★★★★

    工作模式：在电信IDC机房进行服务器托管，在服务器上做好相关安全防范措施后进入公网internet,路口处申请一条包年ADSL，前端相片将违章照片通过公网传输至服务器，中心存储服务器通过ADSL进入公网，连接至服务器上将违章照片取下，最后通过PC工作站连入中心存储服务器，通过违章处罚软件，打印违章处罚通知书。

    网络状况：基于ADSL公网传输，只需要在IDC机房进行服务器托管，就可以实现多个路口网络组建，克服了光纤不能到中心，而组建的稳定，时时的网络传输。

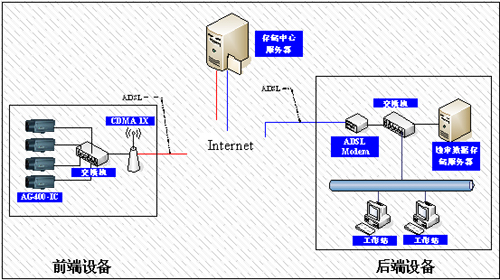

    C.使用CDMA 1X无线网络传输

    网络状况：良好 ★★★

    工作模式：在电信IDC机房进行服务器托管，在服务器上做好相关安全防范措施后进入公网internet,路口处使用CDMA，无线网络，将前端相片将违章照片通过公网传输至服务器，中心存储服务器通过ADSL进入公网，连接至服务器上将违章照片取下，最后通过PC工作站连入中心存储服务器，通过违章处罚软件，打印违章处罚通知书。

    网络状况：基于无线网络传输，只需要在IDC机房进行服务器托管，路口使用CDMA无线网络传输就可以实现多个路口网络组建，克服了光纤不能到中心，路口无ADSL情况下,组建的良好的，时时的网络传输。

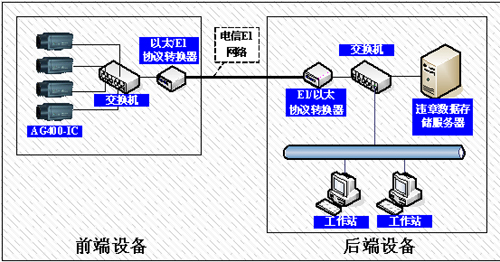

    D.电信E1网络

    网络状况：最佳 ★★★★★

    工作模式：通过租用电信E1网络,两端加上以太/E1协议转换器,使路口与中心相连,将前端照片传至违章数据存储服务器，工作站将存储服务器上取出照片，通过违章处罚软件，打印违章处罚通知书。与光纤传输模式基本一样,只是两端加了以太/E1协议转换器.

    网络状况：如路口离中心较远,无法拉置光纤,ADSL等情况下,不考虑无线传输的话,可考虑租用电信E1网络,专线网络可保证网络的稳定性,网络传输情况为最佳,但是不足的地方运维造价方面较高。

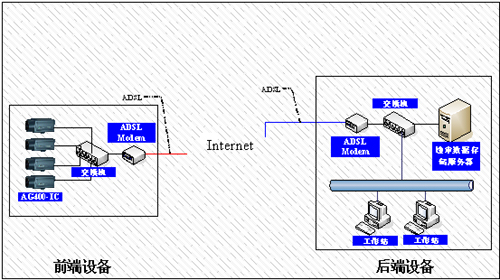

    E.固定式IP服务器

    网络状况：较好 ★★★★

    工作模式：构建中心时,在中心架设带有固定IP的服务器,相关路口处通过ADSL就可以将照片传输为中心服务器上,基本传输情况与ADSL传输形式相似,只是后部管理中心服务器需带固定IP．

    网络状况：基于ADSL公网传输，中心架设固定IP服务器，前端设备通过ADSL将照片时时传回，保证了交通执法上的时时性，网络情况为较好。
